Расшифровка кабеля МКШ
МК - Монтажный кабель
Ш - Защитный шланг из ПВХ пластикатаЭлементы конструкции кабеля МКШ
- Токопроводящая жила - из медной луженой проволоки для сечения 0,5 мм2 – 4 класс, для сечения 0,75 мм2 -2 или 3 класс по ГОСТ 22483-77.
- Изоляция — из поливинилхлоридного пластиката.
- Скрутка - изолированные жилы скручены в кабель. В каждом повиве должны быть две счетные жилы, отличающиеся цветом друг от друга и от остальных жил повива.
- Оболочка — из поливинилхлоридного пластиката.
Применение кабеля МКШ
Кабель предназначен для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500В частоты до 400Гц или постоянном напряжении до 750В.
Расшифровка кабеля МКЭШ
М - Монтажный
К - Кабель
Э - Экран
Ш - Защитный шланг из ПВХ пластиката
Элементы конструкции кабеля МКЭШ
- Токопроводящая жила – многопроволочная из медной проволоки.
- Изоляция – из ПВХ пластиката.
- Экран в виде оплетки плотностью не менее 65 %.
- Оболочка – ПВХ пластикат.
Применение кабеля МКЭШ
Кабель предназначен для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500В частоты до 400Гц или постоянном напряжении до 750В.

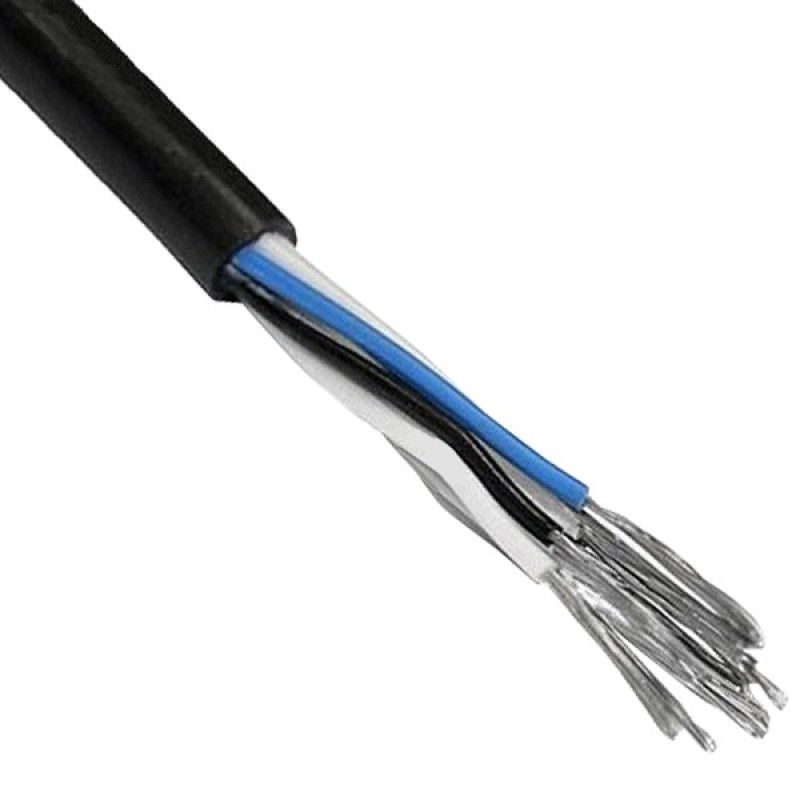

МКШ I МКЭШ
Характеристики кабеля МКШ
Вид климатического исполнения по ГОСТ 15150-69 - УХЛ категорий размещения 2-5.
Диапазон температур эксплуатации - от -50°С до +50°С.
Относительная влажность воздуха при температуре до +35°С - до 98 %
Монтаж кабеля без предварительного нагрева при температуре не ниже -15°С
Электрическое сопротивление токопроводящей жилы согласно ГОСТ 22483-77
Электрическое сопротивление изоляции токопроводящих жил, пересчитанное на 1 км длины и температуру +20°С, не менее:
- при приемке и поставке - 10 МОм
- при эксплуатации и хранении - 0,1 МОм
- при повышенной влажности воздуха при температуре 35°С - 1 МОм
- при температуре 70°С - 0,1 МОм
Испытательное напряжение при частоте тока 50 Гц между жилами в течение 5 мин:
- при приемке и поставке при 20°С - 2000 В
- на период эксплуатации и хранения - 1000 В
Кабели должны быть механически прочными:
- при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000Гц с ускорением до 392 м/с2
- при воздействии многократных ударов с ускорением 1471 м/с2 при длительности удара от 1 до 3 мс
- при воздействии одиночных ударов с ускорением 9810 м/с2 и линейных нагрузок с ускорением 4905 м/с2
Строительная длина кабеля - не менее 60 м.
Гарантийный срок эксплуатации - 6 лет. с момента ввода кабелей в эксплуатацию.
Срок службы кабеля - 15 лет.Характеристики кабеля МКЭШ
Кабели стойки к вибрационным нагрузкам в диапазоне частот 1 - 5000 Гц с ускорением до 329 м/с2 (40g); к многократным ударам с ускорением 1471 м/с2 (150g) при длительности удара 1-3 мс; к воздействию одиночных ударов с ускорением 981 м/с2 (100g) и линейных нагрузок с ускорением до 4905 м/с2 (500g).
Климатическое исполнение УХЛ категорий размещения 2–5 по ГОСТ 15150.
Эксплуатация при температуре окружающей среды от -500 до +50 0C.
Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15 0С.
Минимальный радиус изгиба при монтаже, не менее 5 наружных диаметров.
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 1 мин) - 2 кВ.
Электрическое сопротивление изоляции жил, на 1 км длины и при температуре 20 0С не менее 5 Мом.
Кабели не распространяют горение при групповой прокладке.
Возможно применение кабелей во всех макроклиматических районах включая тропики.
Строительная длина кабелей не менее 60 м.
Гарантийный срок эксплуатации 3 года с даты ввода кабелей в эксплуатацию.
Срок службы 15 лет.
